共计 2205 个字符，预计需要花费 6 分钟才能阅读完成。
一、工艺概述

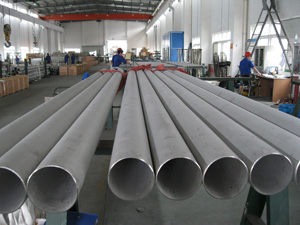

不锈钢酸洗管简称AP管（Annealed & Pickled），是工业管道应用中最通用、性价比最高的精密不锈钢管材，核心工艺为空气退火+酸洗钝化。区别于BA光亮退火管的无氧保护工艺，AP管采用常规空气退火去除加工应力，再通过专业混酸酸洗、钝化处理，彻底清除管材表面氧化皮、贫铬层与杂质，实现表面洁净、性能稳定的标准工业管材。
酸洗管无高光镜面效果，表面呈均匀哑光银白质感，尺寸精度、洁净度达标工业通用标准，耐压性、耐腐蚀性稳定，适配绝大多数常规流体输送、普通机械设备、市政工业管道场景。主流材质涵盖304、304L、316、316L不锈钢，可生产无缝、焊接、常规管径及大口径不锈钢管材，是工业领域用量最广的基础精密管材。
二、核心生产工艺流程（标准化工业流程）
不锈钢酸洗管采用成熟标准化闭环工艺：原料筛选→冷轧/冷拔成型→除油清洗→空气退火→酸洗钝化→多级水洗→精整裁切→无损检测→烘干包装，工序稳定可控，适配大批量量产，兼顾品质与性价比。
1、原材料甄选与预处理
选用合规不锈钢荒管，严格核查材质光谱、壁厚均匀度、表面平整度，剔除夹渣、裂纹、壁厚超差、严重划痕的瑕疵原料。入库后进行精抛光处理，从源头规避成品表面缺陷，保障批次品质统一。
2、多道冷轧/冷拔成型
通过多道次冷轧、冷拔工艺，逐步压缩管径与壁厚，精准控制管材基础尺寸公差，优化管材圆度、直线度与壁厚均匀性。冷加工工艺细化管材金相结构，提升管材机械强度，同时预留加工余量，为后续退火、酸洗工序预留工艺空间，保障成品结构稳定性。
3、脱脂除油预处理（酸洗前置核心工序）
冷加工后的管材表面附着大量拉伸油、润滑油、粉尘杂质，若直接退火会形成积碳、顽固氧化层，导致酸洗不均、表面花斑。因此需先进行化学除油+高压冲洗，采用中性脱脂药剂浸泡配合全方位翻动清洗，彻底清除管材内外壁油污，再通过热水高压漂洗，烘干残留水分，确保管材表面洁净无杂质，满足退火与酸洗工艺要求。
4、空气氛围退火处理
区别于BA管的氢气无氧退火，AP酸洗管采用常规空气连续退火工艺，退火温度控制在1020–1080℃，通过高温固溶处理，彻底消除冷加工产生的内应力，细化晶粒组织，恢复不锈钢管材的韧性与塑性，避免后期切割、焊接、安装过程中变形、开裂。
该工艺无需惰性保护气氛，生产成本更低，适配大批量工业量产；退火后管材表面会自然生成一层均匀黑色氧化皮，为后续酸洗工序提供处理基底。
5、混酸酸洗除氧化层（核心工艺）
酸洗是AP管成型的关键工序，采用工业标准硝酸+氢氟酸复合混酸体系，严格配比药剂浓度、控制槽温与浸泡时长，适配不锈钢材质特性。将退火后的管材完全浸入酸洗槽，通过化学反应均匀剥离管材内外壁的高温氧化皮、锈蚀、贫铬层、游离铁屑等缺陷，彻底解决管材表面发黑、起皮、氧化问题。
工艺全程实时管控反应速率，避免过酸洗导致管材壁厚损耗、表面过腐蚀，同时杜绝酸洗不彻底造成的局部氧化残留，保证管材整体表面均匀一致。
6、中和钝化处理
酸洗完成后立即进行中和钝化工序，先通过弱碱溶液中和管材表面残留酸性药剂，再采用专用硝酸钝化液浸泡处理。该工序可去除管材表面微量游离金属杂质，同时促使不锈钢表面重新生成致密均匀的铬氧化钝化膜，修复酸洗过程中轻微破坏的表层结构，有效提升管材整体耐锈蚀、耐氧化性能，稳定管材防腐品质。
7、多级纯水高压漂洗
酸洗、钝化后的管材需经过多级流动纯水循环高压冲洗，全方位冲洗管材内外壁残留酸液、钝化液、盐类残留物。彻底杜绝药剂残留导致的后期返锈、起皮、表面色差问题，保障管材表面洁净度，符合工业使用标准。
8、精整矫直与定尺裁切
清洗烘干后对管材进行高精度机械矫直，修正退火、酸洗过程中产生的细微弯曲变形，保障管材直线度达标。按照客户需求精准定尺裁切，管口平整无毛刺、无塌边、无裂口，同时修整管材端口与外壁瑕疵，适配现场焊接、装配、安装使用需求。
9、全项质量检测
成品逐支开展全维度检测：涡流探伤排查内外壁裂纹、针孔、暗伤等隐蔽缺陷；水压试验检测管材承压密封性，杜绝渗漏问题；精准检测管径、壁厚、圆度、直线度等尺寸参数，同时核查表面平整度、色泽均匀度，100%剔除不合格品，保障成品品质达标。
10、烘干防尘包装
检测合格的管材经恒温热风彻底烘干，杜绝水渍、水斑残留，随后进入常规车间完成包装，管材两端加装防尘护帽，分类打包防护，避免运输、存储过程中磕碰、积尘、受潮，保障出厂完好度。
三、酸洗管（AP管）核心工艺优势
- 性价比突出：工艺成熟、量产成本低，无昂贵的无氧保护设备投入，适配大批量工业采购，经济实用性极强。
- 表面洁净稳定：酸洗钝化彻底去除氧化皮、杂质与贫铬层，表面无发黑、无起皮，哑光质感均匀统一，满足工业基础外观与洁净要求。
- 防腐性能达标：钝化处理形成致密氧化膜，有效提升管材抗氧化、抗锈蚀能力，适配常规酸碱、潮湿工业工况。
- 结构性能可靠：高温退火彻底消除加工内应力，管材韧性、强度均匀，焊接、加工性能优异，不易变形开裂。
- 适配性广：可生产大口径、厚壁、常规管径全规格管材，适配绝大多数工业通用场景，通用性远超高端BA管。
四、执行标准与应用场景
执行标准：ASTM A269、ASTM A249、GB/T 12771等国内外通用不锈钢管材工业标准
适用场景：普通工业流体输送、给排水管道、暖通设备、通用机械设备管路、化工常规介质输送、市政工程管道、五金制品加工等对管材光洁度、超高洁净度无严苛要求的通用工业场景。
